Серия 3.503.1-96

НаименованиеДлинаШиринаВысота
КЛ 495.210 Косоур лестничных сходов4950 мм200 мм300 ммЦена: Рассчитать стоимость
КЛ 535.210 Косоур лестничных сходов5350 мм200 мм300 ммЦена: Рассчитать стоимость
КЛ 615.270 Косоур лестничных сходов6150 мм200 мм300 ммЦена: Рассчитать стоимость
КЛ 655.270 Косоур лестничных сходов6550 мм200 мм300 ммЦена: Рассчитать стоимость
Л 330.63.50 лежни3300 мм630 мм500 ммЦена: Рассчитать стоимость
Л 380.63.50 лежни3800 мм630 мм500 ммЦена: Рассчитать стоимость
Л 465.63.50 лежни4650 мм630 мм500 ммЦена: Рассчитать стоимость
Л 480.63.50 лежни4800 мм630 мм500 ммЦена: Рассчитать стоимость
Л 565.63.50 лежни5650 мм630 мм500 ммЦена: Рассчитать стоимость
П 400.124.15 Плиты переходные прямые4000 мм1240 мм150 ммЦена: Рассчитать стоимость
П 400.124.25 Плиты переходные прямые3950 мм1240 мм250 ммЦена: Рассчитать стоимость
П 400.98.15 Плиты переходные прямые4000 мм980 мм150 ммЦена: Рассчитать стоимость
П 400.98.25 Плиты переходные прямые3950 мм980 мм250 ммЦена: Рассчитать стоимость
П 600.124.15 Плиты переходные прямые6000 мм1240 мм150 ммЦена: Рассчитать стоимость
П 600.124.30 Плиты переходные прямые5950 мм1240 мм300 ммЦена: Рассчитать стоимость
П 600.98.15 Плиты переходные прямые6000 мм980 мм150 ммЦена: Рассчитать стоимость
П 600.98.30 Плиты переходные прямые5950 мм980 мм300 ммЦена: Рассчитать стоимость
П 800.124.20 Плиты переходные прямые8000 мм1240 мм200 ммЦена: Рассчитать стоимость
П 800.124.40 Плиты переходные прямые7950 мм1240 мм400 ммЦена: Рассчитать стоимость
П 800.98.20 Плиты переходные прямые8000 мм980 мм200 ммЦена: Рассчитать стоимость
П 800.98.40 Плиты переходные прямые7950 мм980 мм400 ммЦена: Рассчитать стоимость
ПК 400.124.15 Плиты переходные косые4000 мм1240 мм150 ммЦена: Рассчитать стоимость
ПК 400.124.25 Плиты переходные косые3950 мм1240 мм250 ммЦена: Рассчитать стоимость
ПК 400.98.15 Плиты переходные косые4000 мм980 мм150 ммЦена: Рассчитать стоимость
ПК 400.98.25 Плиты переходные косые4000 мм980 мм250 ммЦена: Рассчитать стоимость
ПК 600.124.15 Плиты переходные косые6000 мм1240 мм150 ммЦена: Рассчитать стоимость
ПК 600.124.30 Плиты переходные косые5950 мм1240 мм300 ммЦена: Рассчитать стоимость
ПК 600.98.15 Плиты переходные косые6000 мм980 мм150 ммЦена: Рассчитать стоимость
ПК 600.98.30 Плиты переходные косые5950 мм980 мм300 ммЦена: Рассчитать стоимость
ПК 800.124.20 Плиты переходные косые8000 мм1240 мм200 ммЦена: Рассчитать стоимость
ПК 800.124.40 Плиты переходные косые7950 мм1240 мм400 ммЦена: Рассчитать стоимость
ПК 800.98.20 Плиты переходные косые8000 мм980 мм200 ммЦена: Рассчитать стоимость
ПЛ 150.75.7 Блоки площадок лестничных сходов1500 мм750 мм70 ммЦена: Рассчитать стоимость
ПЛ 75.75.7 Блоки площадок лестничных сходов750 мм750 мм70 ммЦена: Рассчитать стоимость
ПТ 200.100.15 Плиты переходные тротуарные2000 мм1000 мм150 ммЦена: Рассчитать стоимость
ПТ 200.150.15 Плиты переходные тротуарные2000 мм1500 мм150 ммЦена: Рассчитать стоимость
ПТ 200.75.15 Плиты переходные тротуарные2000 мм750 мм150 ммЦена: Рассчитать стоимость
ПТК 200.100.15 Плиты тротуарные косые2000 мм1000 мм150 ммЦена: Рассчитать стоимость
ПТК 200.150.15 Плиты тротуарные косые2000 мм1500 мм150 ммЦена: Рассчитать стоимость
ПТК 200.75.15 Плиты тротуарные косые2000 мм750 мм150 ммЦена: Рассчитать стоимость
СЛ 150.35.7 Блоки ступеней лестничных сходов1500 мм350 мм70 ммЦена: Рассчитать стоимость
СЛ 75.35.7 Блоки ступеней лестничных сходов750 мм350 мм70 ммЦена: Рассчитать стоимость
СЛ 75.35.7 Блоки ступеней лестничных сходов750 мм350 мм70 ммЦена: Рассчитать стоимость
Ф 60.60.130 фундамент600 мм600 мм1300 ммЦена: Рассчитать стоимость
Документы:
Серия 3.503.1-96 Выпуск 0-1
Серия 3.503.1-96 Выпуск 0-2
Серия 3.503.1-96 Выпуск 1-1
Серия 3.503.1-96 Выпуск 1-2

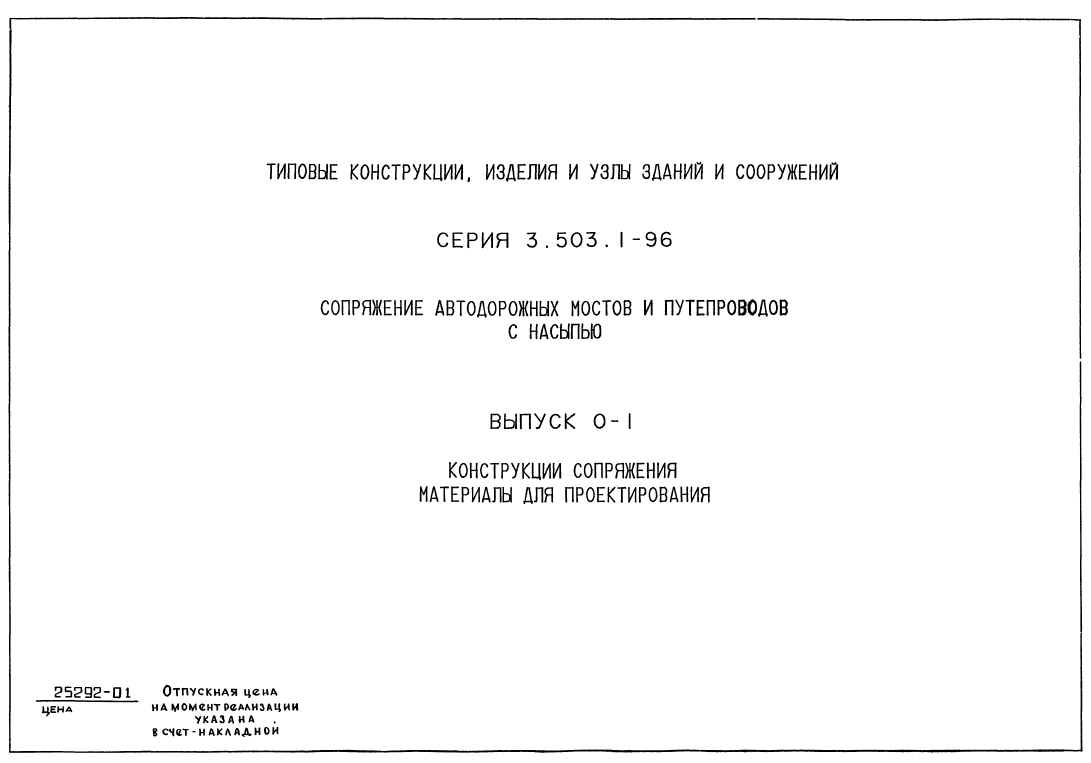

Серия 3.503.1-96. Сопряжение автодорожных мостов и путепроводов с насыпью

Сопряжение моста с насыпью должно обеспечивать в г. Томск плавность съезда и въезда автомобиля на мост на протяжении всего эксплуатационного срока дороги.

В конструкцию сопряжений входит часть земляного полотна за береговой опорой моста , заканчивающаяся объемлющим опору конусом. Дорожное покрытие  создается с применением переходных плит. Длина переходных плит зависит от допустимых углов перелома профиля. Высота насыпи около моста зависит от гидравлических и конструктивных условий с соблюдением требований СНиП II - Д .5-72. При слабых глинистых грунтах в основании насыпи, на подходах к мосту проезжей части сооружается строительный подъем в форме треугольника. Сопряжение моста с насыпью проектируется таким образом, чтобы гравийно - песчаная подушка под лежнем переходной плиты, всей своей шириной опиралась на дренирующий грунт, либо на насыпь ниже глубины промерзания.

Серия 3.503.9-78 включает в себя:

Выпуск 0-1.Конструкции сопряжений.

Выпуск 1-2. Лестничные сходы. Сборные железобетонные элементы

Скачать Серию 3.503.1-96. Сопряжение автодорожных мостов и путепроводов с насыпью, Вы можете на нашем сайте.
